三坐標測量儀怎么建立坐標系？我們通過德仁的教育樣件來介紹一下三坐標測量儀建立坐標系的方法。

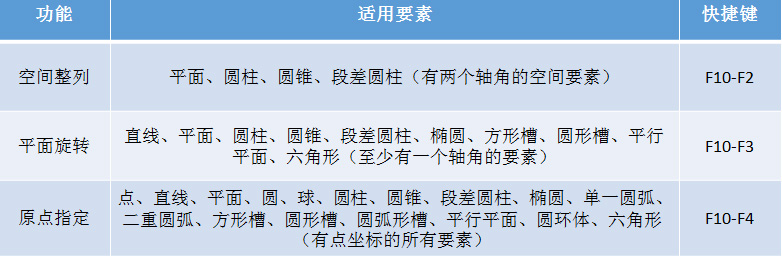

坐標系分類

1.機械坐標系MCS（Machine Coordinate System）：

    三坐標測量機自帶坐標系，設備組裝調試后該坐標系是固定不變的。

2.產品坐標系PCS（Part Coordinate System）：

    利用產品的基準建立的坐標系，選擇的基準不同建立的坐標系也不同。

產品坐標系PCS的建立過程：確定坐標系X、Y、Z三軸的方向以及X、Y、Z三軸的零點位置

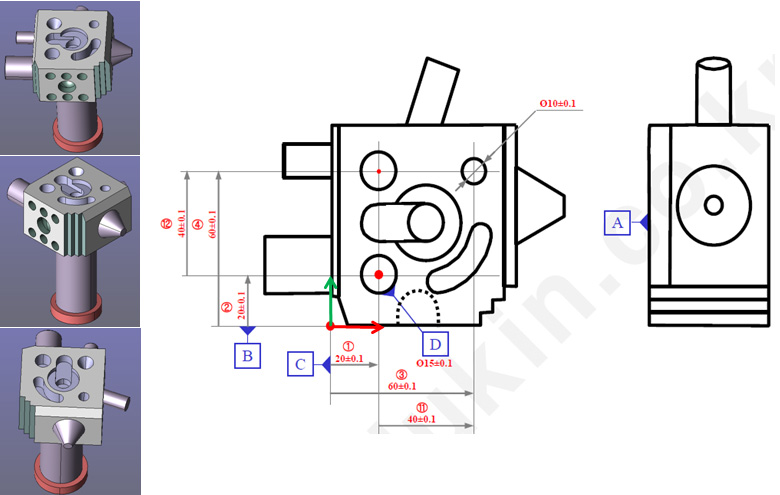

平面-直線-點   坐標系基準組合

分析圖紙A、B、C基準標注的位置，本案例可以采用 平面-直線-點 的組合來建立坐標系。

A基準：平面測量—>空間整列     確定了Z軸方向、Z軸零點位置

B基準：直線測量—>平面旋轉     確定了X軸方向、Y軸方向、Y軸零點位置

C基準：點測量—>原點指定         確定了X軸零點位置

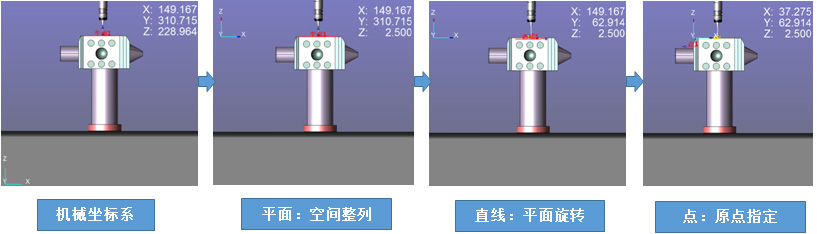

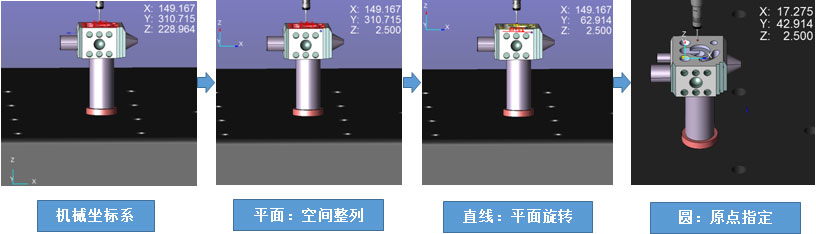

觀察下圖每一步操作完成后，坐標系位置以及坐標值的變化。

通過以上三步操作完成了產品坐標系的建立，最終PCS定在了A、B、C三個基準相交的位置

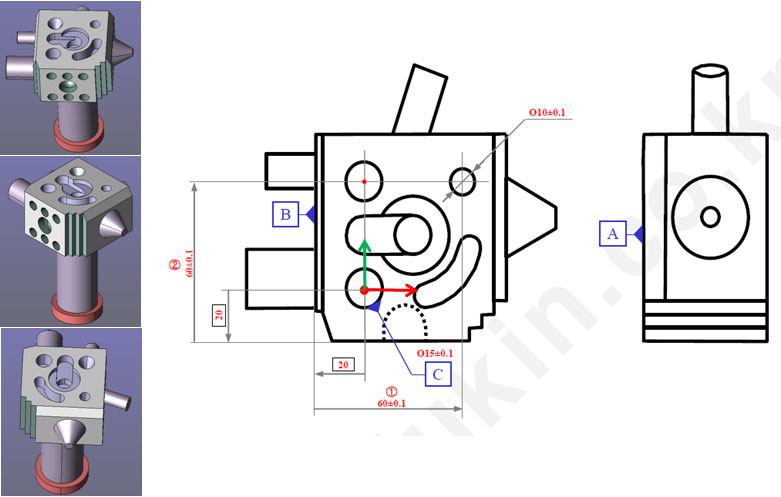

平面-直線-圓   坐標系基準組合

本案例可以采用 平面-直線-圓 的組合來建立坐標系。

A基準：平面測量—>空間整列     確定了Z軸方向、Z軸零點位置

B基準：直線測量—>平面旋轉     確定了X軸方向、Y軸方向

C基準： 圓測量—>原點指定         確定了X軸零點位置、Y軸零點位置

觀察下圖每一步操作完成后，坐標系位置以及坐標值的變化。

通過以上三步操作完成了產品坐標系的建立，最終PCS定在了C基準圓心的位置

平面-圓和圓中心連線-圓   坐標系基準組合

本案例可以采用 平面-圓和圓的連線-圓 的組合來建立坐標系。

A基準：平面測量—>空間整列     確定了Z軸方向、Z軸零點位置

B基準：圓1、圓2中心連線—>平面旋轉     確定了Y軸方向、X軸方向

C基準：圓1調用—>原點指定         確定了X軸零點位置、Y軸零點位置

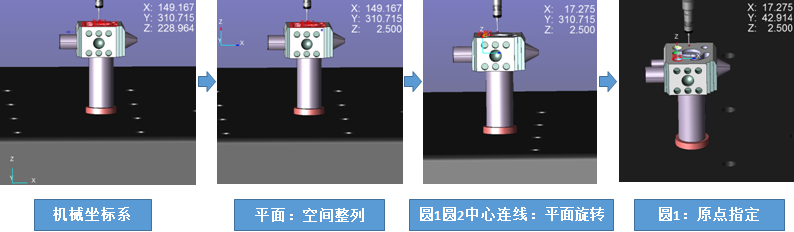

觀察下圖每一步操作完成后，坐標系位置以及坐標值的變化。

通過以上三步操作完成了產品坐標系的建立，最終PCS定在了C基準圓心的位置

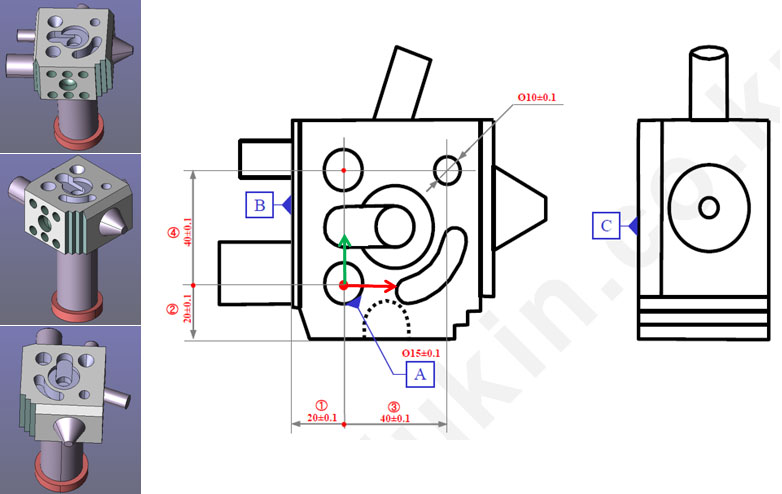

圓柱-直線-平面   坐標系基準組合

本案例可以采用 圓柱-直線-平面 的組合來建立坐標系。

A基準：圓柱測量—>空間整列     確定了Z軸方向、X軸零點位置、Y軸零點位置

B基準：直線測量—>平面旋轉     確定了X軸方向、Y軸方向

C基準：平面測量—>原點指定     確定了Z軸零點位置

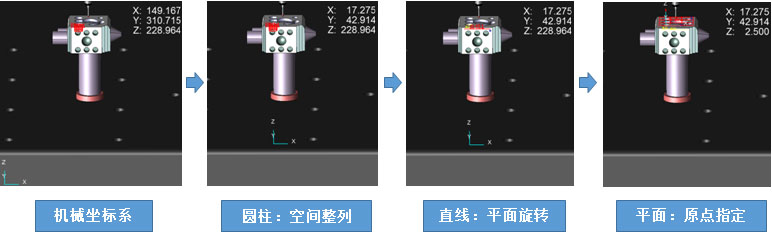

觀察下圖每一步操作完成后，坐標系位置以及坐標值的變化。

通過以上三步操作完成了產品坐標系的建立，最終PCS定在了A基準圓柱中心位置

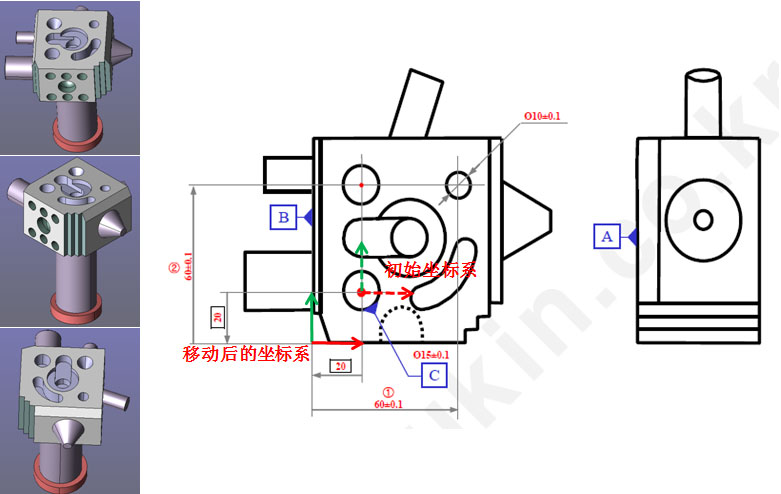

通過輸入數值進行坐標系的移動

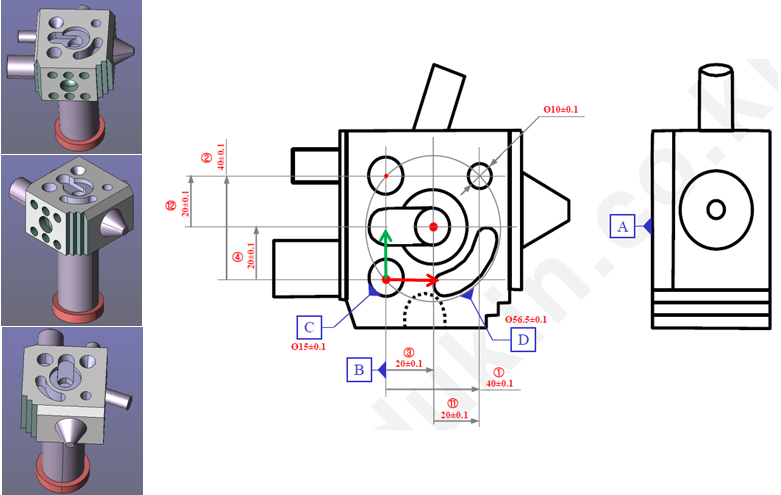

本案例首先根據前邊講過的 平面-直線-點 的方式建立初始坐標系，位置定在C基準孔中心位置

但是分析圖紙可知，要測量的①②兩個數據不是φ10的孔中心到坐標系零點的距離，而是到產品

左側面和前側面的距離。所以在初始坐標系下直接測量φ10的孔是不能得出①②兩個數據的。

但圖紙給出了坐標系零點分別到左側面和前側面的距離20,20。我們可以利用這兩個數據進行坐標系

零點的移動。

、

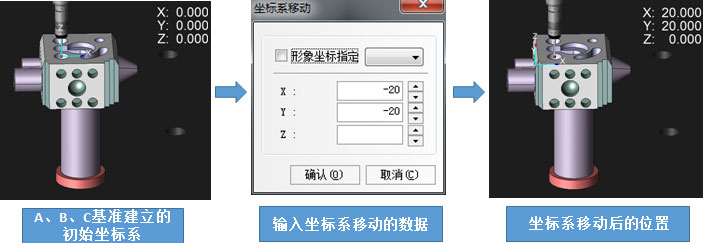

利用【坐標系】-【原點指定】-【坐標系移動】將初始坐標系分別向X軸、Y軸負方向移動20，然后

直接測量φ10的孔其中心坐標X、Y值就是要求的數據。★ 注意輸入數據的正負

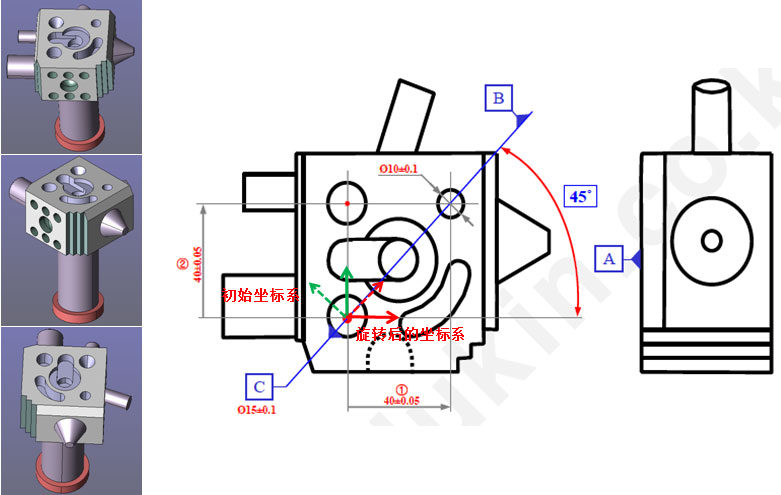

通過輸入角度進行坐標系的旋轉

本案例首先根據圖紙標注的A、B、C基準利用 （平面-圓和圓的中心連線-圓）方式建立初始坐標系

因為用來平面旋轉的B 基準是對角兩個圓的中心連線，這樣產品擺放方向不同會影響坐標軸的方向。

如果B基準線和機械坐標系X軸更接近，那么平面旋轉后確定的就是坐標系的X軸，如果B基準線和

機械坐標系Y軸更接近，那么平面旋轉后確定的就是坐標系的Y軸?，F(xiàn)以B基準線確定的是X軸為例：

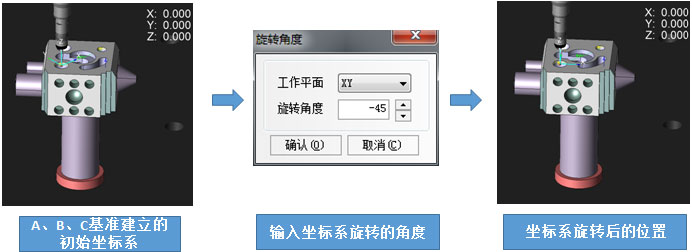

利用【坐標系】-【平面選轉】-【角度旋轉】將初始坐標系繞著Z軸順時針旋轉45°，然后將測量過的φ10的孔數據調用到新坐標系下即可。

★ 坐標系逆時針旋轉輸入正角度、順時針旋轉輸入負角度。

通過距離指定確定坐標系軸方向

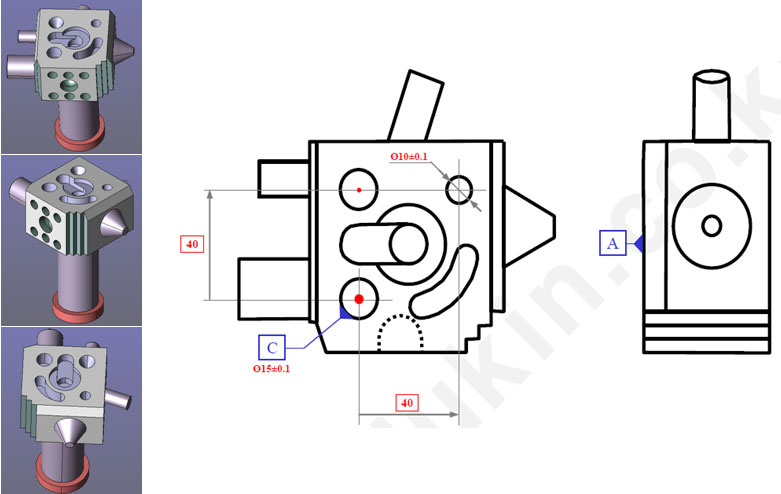

本案例圖紙只給出了A、C兩個基準，同時給出了φ10的小孔到C基準孔中心的距離X=40，Y=40

首先利用A基準面測量—>空間整列：  確定Z軸方向、Z軸零點位置

C基準圓測量—>原點指定：  確定Ｘ軸零點位置、Y軸零點位置

再測量右上角φ10的圓，利用該圓進行距離指定。輸入該圓中心到坐標系零點的理論距離X：40，Y：40

軟件會根據指定的距離進行旋轉，達到最佳狀態，坐標系建立完成。

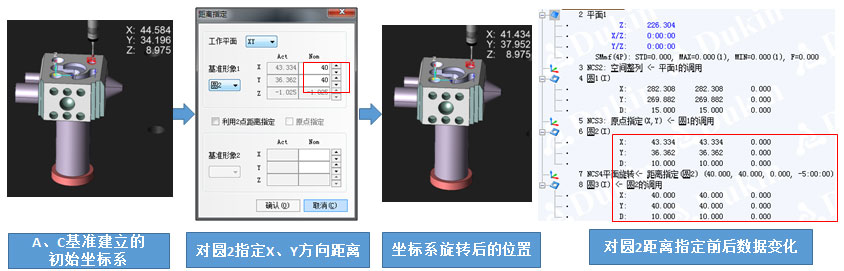

選中圓2的數據，利用【坐標系】-【平面旋轉】-【距離指定】在彈出的窗口中輸入要指定的距離
