三坐標控制系統

  三坐標控制系統起著連接計算機和三坐標主體的橋梁作用，它為主體和附屬設備提供電源，連接并控制設備運行。

它一般稱為控制箱，它接收電機位置信息，實現精確定位控制，接收速度和加速度的控制信息，接收三坐標測量機的狀態信息，實現設備的安全以及精度保證，不同的信息它會通過鍵盤和測頭對這些信息做出反應。

控制箱規格及樣式

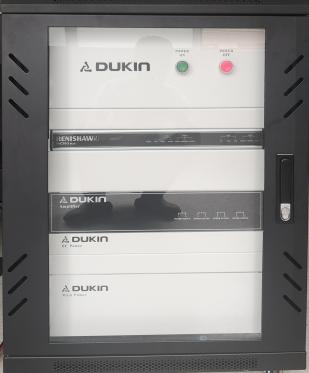

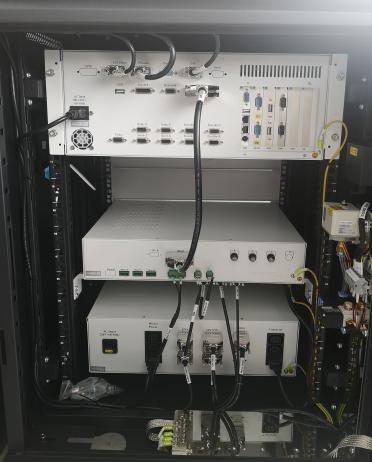

圖為三坐標控制箱的正面和背面圖。 控制箱的規格如下所示：

• 電壓：單相交流 220V±5%

• 接地:  ≤4Ω

• 頻率 : 50 Hz/60 Hz

• 功率 : 1000 VA

• 重量 : 80 kg

控制箱的組成

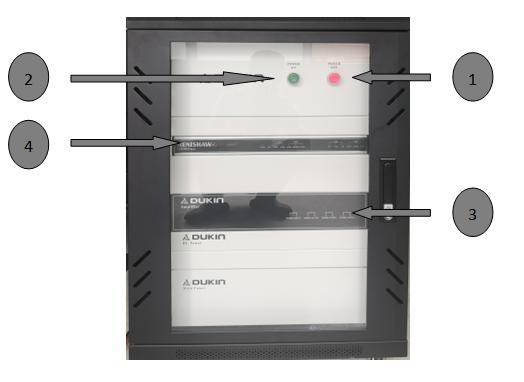

控制箱正面視圖

① 關機按鈕

控制箱關機時使用。按下此按鈕將會關閉控制箱電源，同時也會切斷壓縮空氣，按鈕指示燈常亮。

② 開機按鈕

控制箱開機時使用。按下此按鈕將會啟動設備，按鈕指示燈會亮起，控制器通電和設備通氣，關機按鈕指示燈會熄滅。

③ 放大器

當控制箱啟動時，放大器的指示燈會顯示運行狀態。

④ RENISHAW PHC10-3自動測頭控制器

控制測頭角度及觸發信號的轉換（僅適用于PH10系列測頭）。

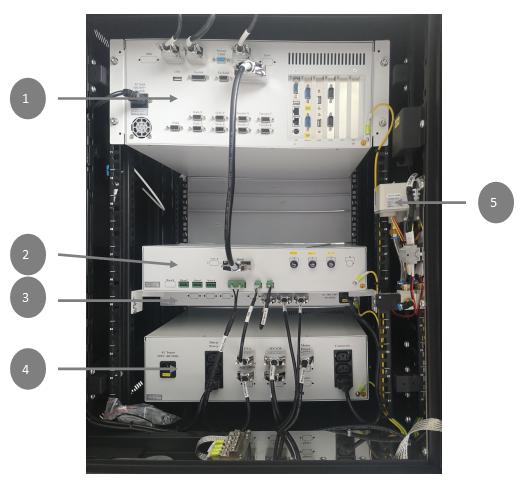

控制箱后視圖

① 系統面板

控制器信號處理單元；

② 放大器面板

電機電源放大器單元；

③ 直流電源面板

直流電源單元；

④ 交流電源面板

主電源的控制單元；

⑤ 氣動面板

主氣源控制及檢測單元；
